KONSTRUKCJE ALUMINIOWE LEAN
Prezentowane rozwiązania stanowią przykłady i możliwości wytwarzania przez nas konstrukcji dla potrzeb firm bazujących na koncepcji zarządzania LEAN
MANUFACTURING. Do każdego zlecenia podchodzimy indywidualnie, a każda konstrukcja jest dostosowana do potrzeb i specyficznych wymagań klienta, aby zapewnić maksymalizację zasobów
produkcyjnych w danym przedsiębiorstwie.
JAK WYGLĄDA PROCES ZAKUPU?
-
Klient posiada konkretny problem, który chce rozwiązać
np. transport bardzo nietypowych pudeł z długimi detalami aluminiowymi pomiędzy strefą cięcia, a obróbką CNC. Określił ilość pudeł i detali, która ma być transportowana na jednym wózku - Bazując na naszym doświadczeniu przygotowujemy koncepcję rozwiązania tego wyzwania oraz ofertę
- Poddajemy nasze rozwiązanie konsultacjom z klientem
- W razie potrzeby wprowadzamy modyfikacje
- Po finalnej akceptacji przygotowujemy naszą wewnętrzną dokumentację wykonawczą oraz przystępujemy do produkcji. Większość zleceń od etapu akceptacji realizujemy w terminach 2-4 tygodni.
-
Klient potrzebuje rozwiązania identycznego lub zmodyfikowanego w niewielki zakresie w stosunku do tego z naszego portfolio
np. inna wysokość blatu stanowiska, wielkość magazynu narzędzi na oprawki CNC, czy zmieniona wysokość wózka/odległość pomiędzy półkami - Przygotowujemy ofertę na wykonanie takiej konstrukcji jeszcze tego samego dnia
- Po finalnej akceptacji w przypadku modyfikacji przygotowujemy zmienioną dokumentację wykonawczą oraz przystępujemy do produkcji. Większość zleceń od etapu akceptacji realizujemy tak samo jak w pierwszym przypadku w terminie 2-4 tygodni.
Do każdego, nawet najmniejszego zlecenia tworzymy naszą wewnętrzna dokumentacje wykonawczą, dzięki czemu gdy tylko w przyszłości pojawi się zapotrzebowanie u klienta na rozwiązanie, które już wykonywaliśmy, możemy natychmiastowo przystąpić do produkcji. Dostarczone wózki, stoły, regały, czy stanowiska montażowe będą identyczne, jak te wyprodukowane np. rok wcześniej.
PRZYKŁADY REALIZACJI
Więcej zdjęć znajdziesz w naszym katalogu, który znajduje się w dolnej części strony - zachęcamy do pobrania!
WÓZEK NA OPRAWKI NARZĘDZIOWE CNC 885x520x890mm
Wyposażony w pokrywę zabezpieczającą unoszoną na siłownikach gazowych.
- Nośność wózka: 500kg
- Gabary: 885x520mm H=890mm
- Rama z profili konstrukcyjnych aluminiowych 4545
- Rowki profili zaślepiane
- Pokrywa zabezpieczająca – rama z profili aluminiowych 3030, szyby z PC (poliwęglan lity). Uchylna na siłownikach gazowych
- 3x magazyny główne z wykładkami wkręcanymi – na oprawki CAPTO, HSK, ISO, VDI, MORSE. Każdy po 7 wkładek.
- Magazyny narzędzi z możliwością regulacji położenia (wysokości)
- Zestaw 21 sztuk wkładek narzędziowych CNC w zestawie
- Możliwość dołożenia dodatkowego magazynu na narzędzia w dolnej części
- 4x koła skrętne blokowane. Gumowane, niebieskie. Nośność 150kg/koło
- Tablice perforowane wykonane z blachy stalowej 1.5mm malowanej proszkowo RAL7035
- Ścianki wnęki lite z płyty dibond 3mm
- Półki gumowane
- Uchwyt do transportu wózka
DUŻY STÓŁ MONTAŻOWY 1250x2500mm - Ruchomy z możliwością poziomowania i magazynem pudeł EURO
- Solidny blat 1250x2500mm o grubości 40mm - wykonany z sklejki pokryty PCV - dodatkowo lakierowany lakierem poliuretanowym
- Opcjonalny blat z systemem otworów 20mm w rozmieszczeniu 100x100 lub 200x200mm
- 6 kół skrętnych z stopkami regulacyjnymi o nośności 500kg na każde koło
- Półka dolna o wymiarach: 1200x730mm - gumowana
- Półka na detale długie o wymiarach: 300x2090mm
- 14 miejsc na pudła EURO 300x400x70mm
- 3 miejsca na pudła EURO 400x600x170mm
- 9 miejsc na pudła EURO 400x600x120mm
- 3 miejsca na pudła EUR0 300x400x170mm
- 9 miejsc na pudła EURO 300x400x120mm
- Listwa zasilająca 4 lub 5 gniazdowa 16A
Regał logistyczny przepływowy FIFO - 2025x400x1500
- Pojemność 20 pudeł 300x400mm (4 poziomy po 5 pudeł 300x400)
- Nośność regału: 600kg
- 4x zestaw rolkowy dla pojemników o szerokościach 300mm + odboje na końcach
- 4x koło skrętne blokowane
- Listwy rolkowe z podziałką 33mm
- Nośność 10kg na pojedyncza rolkę, oś stalowe 5mm, łożyskowanie ślizgowe
- Listy rolkowe zintegrowane z prowadnicami bocznymi, wykonane z blachy 2mm, ocynkowanej.
- Listwy rolkowe podparte i przymocowane do profili konstrukcyjnych 4545
- Dwa wygodne uchwyty pionowe do transportu regału
- Profile zaślepiane
- Dodatkowe uszczelki krawędziowe w celu ochrony pudeł EURO
WÓZKI TRANSPORTOWE I NARZĘDZIOWE
Każdy wózek tego typu wytwarzamy w oparciu o indywidualny projekt dostosowany wymiarowo do potrzeb transportowych w Państwa firmie.
Standardowo wózki wykonujemy w następującej specyfikacji:
- Wyposażone w 4 skrętne koła - w tym 2 hamowane
- Koła łożyskowane o nośności 150kg/koło
- Dwie półki stałe, jako opcja półka wysuwana na prowadnicach
- Półki wpuszczone w profile i gumowane
- Wygodny uchwyt do transportu wózka
- Profile zaślepiane
REGAŁ PRZEPŁYWOWY FIFO 2025x1500x400mm W OBUDOWIE
Regał FIFO o pojemności 20 pudeł EURO 300x400 w estetycznej obudowie wykonanej w płyty DIBOND. Wyposażony w zamykane drzwi oraz 4 jednokierunkowe klapy wsadowe umożliwiający wsunięcie
pudeł.
- Pojemność 20 pudeł 300x400mm (4 poziomy po 5 pudeł 300x400)
- Nośność regału: 600kg
- 4x zestaw rolkowy dla pojemników o szerokościach 300mm + odboje na końcach
- 4x koło skrętne blokowane
- Listwy rolkowe z podziałką 33mm
- Nośność 10kg na pojedyncza rolkę, oś stalowe 5mm, łożyskowanie ślizgowe
- Listy rolkowe zintegrowane z prowadnicami bocznymi, wykonane z blachy 2mm, ocynkowanej.
- Listwy rolkowe podparte i przymocowane do profili konstrukcyjnych 4545
- Dwa wygodne uchwyty pionowe do transportu regału
- Profile zaślepiane
- Dodatkowe uszczelki krawędziowe w celu ochrony pudeł EURO
WÓZKI I STOŁY NA MASZYNY I URZĄDZENIA
Dedykowane wózki i stoły na małe maszyny i urządzenia. Prezentowany wózek przy zastosowaniu stopek poziomujących może pełnić rolę stanowiska stacjonarnego.
- Wyposażone w 4 skrętne koła lub stopy poziomujące
- Możliwość zastosowania kół z opcją poziomowania
- Koła łożyskowane o nośności 150kg/koło
- Dowolna konfiguracja półek i szuflad
- Dodatkowe listwy zasilające
- Blaty wykonujemy z płyt sklejkowych, MDF, laminowanych. Mogą być pokryte powłoką antypoślizgową, blachą ocynkowaną lub nierdzewną.
STANOWISKO MES DLA OPERATORA MASZYNY – 1500x800mm H=2140mm
- Blat laminowany HPL 1500x800mm 38mm jasnoszary
- Mocny panel narzędziowy 450x1500 – blacha stalowa 1,5mm malowana proszkowa RAL 7035
- Oświetlenie LED przestrzeni roboczej na całej długości 1500mm, 5000K

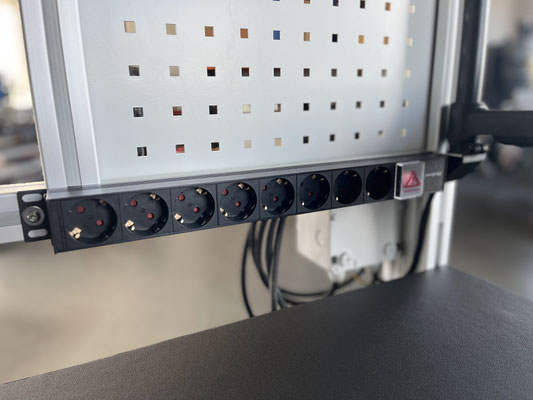

- Listwa zasilająca pod biurkiem – 5 gniazd
- Rozdzielnica elektryczna z zabezpieczeniem różnicowym i nadprądowym
- Przewód przyłączeniowy 5m z wtyczką
- Koryto kablowe pod biurkiem
- Uchwyt na komputer PC

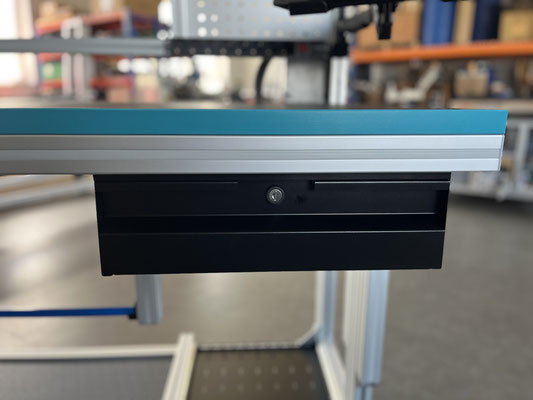

- Szuflada podwieszana – szaro-niebieska – zamykana na kluczyk
- 2 x uchwyt na monitor – w systemie profili aluminiowych 4545
- Profile zaślepiane
- 4x stopy poziomujące – z regulacją wysokości
STANOWISKO MONTAŻOWE
- Blat gumowany wpuszczony w ramę z profili 4545
- 4 koła skrętne z możliwością poziomowania
- 2 dodatkowe półki
- Magazyn na 40 pudeł EURO 300x400
